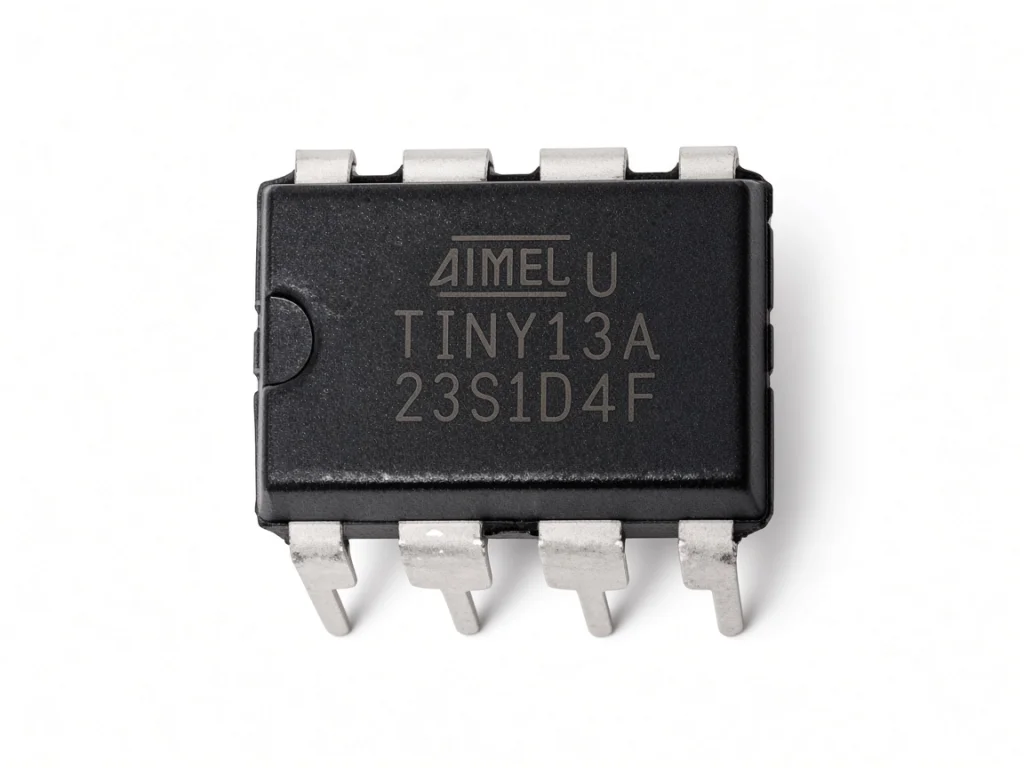

Мікросхема ATtiny13A-PU DIP-8, 8-бітний AVR мікроконтролер

 ATtiny13A-PU — компактний 8-бітний мікроконтролер сімейства AVR від Microchip Technology, призначений для керування електронними пристроями та реалізації нескладних вбудованих систем. Завдяки корпусу DIP-8 мікросхему зручно встановлювати в панельку, використовувати на макетній платі або монтувати в друковану плату з отворами.

 ATtiny13A підходить для електронних проєктів, у яких потрібен невеликий програмований контролер для обробки сигналів, керування світлодіодами, роботи з кнопками, таймерами та простими периферійними пристроями.

Основні характеристики ATtiny13A-PU

• Тип: 8-бітний мікроконтролер AVR
• Виробник: Microchip Technology
• Модель: ATtiny13A-PU
• Корпус: PDIP-8 / DIP-8
• Кількість виводів: 8
• Пам'ять програм Flash: 1 КБ
• Оперативна пам'ять SRAM: 64 байти
• Енергонезалежна пам'ять EEPROM: 64 байти
• Робоча напруга: 1,8–5,5 В
• Максимальна тактова частота: до 20 МГц за відповідних умов живлення та роботи
• Аналого-цифровий перетворювач: 10-бітний, 4 канали
• Таймер/лічильник: 8-бітний
• PWM: 2 канали
• Інтерфейс програмування: ISP через SPI-сумісний інтерфейс програмування
• Сторожовий таймер: є

Точні електричні параметри, обмеження частоти та режими роботи залежать від умов експлуатації. Перед розробленням пристрою рекомендується ознайомитися з документацією виробника.

Де можна використовувати ATtiny13A?

Мікроконтролер можна застосовувати в компактних електронних пристроях і навчальних проєктах, зокрема для:

• керування світлодіодами та простими світловими ефектами;
• обробки сигналів від кнопок і перемикачів;
• створення таймерів, лічильників та простих автоматів керування;
• керування нескладними електронними вузлами;
• навчання програмуванню AVR-мікроконтролерів;
• розроблення пристроїв з обмеженим енергоспоживанням і невеликим обсягом програми.

Конкретні можливості залежать від програми, підключених компонентів, доступних виводів та вимог до швидкодії.

Корпус DIP-8: зручний для монтажу

Виконання DIP-8 має два ряди виводів, які проходять крізь отвори друкованої плати. Такий формат зручний для ручного монтажу, використання панельки DIP-8 та макетування електронних схем.

Під час встановлення звертайте увагу на ключ корпусу та позначення першого виводу. Перед подаванням живлення перевірте орієнтацію мікросхеми й відповідність схеми підключення документації.

Програмування мікроконтролера

ATtiny13A підтримує внутрішньосхемне програмування ISP. Для запису прошивки потрібен сумісний програматор і відповідне програмне забезпечення.

Перед початком роботи перевірте налаштування тактового джерела, конфігураційних бітів Fuse та параметрів живлення. Неправильні налаштування можуть змінити поведінку мікроконтролера або ускладнити повторне програмування.

Документація виробника

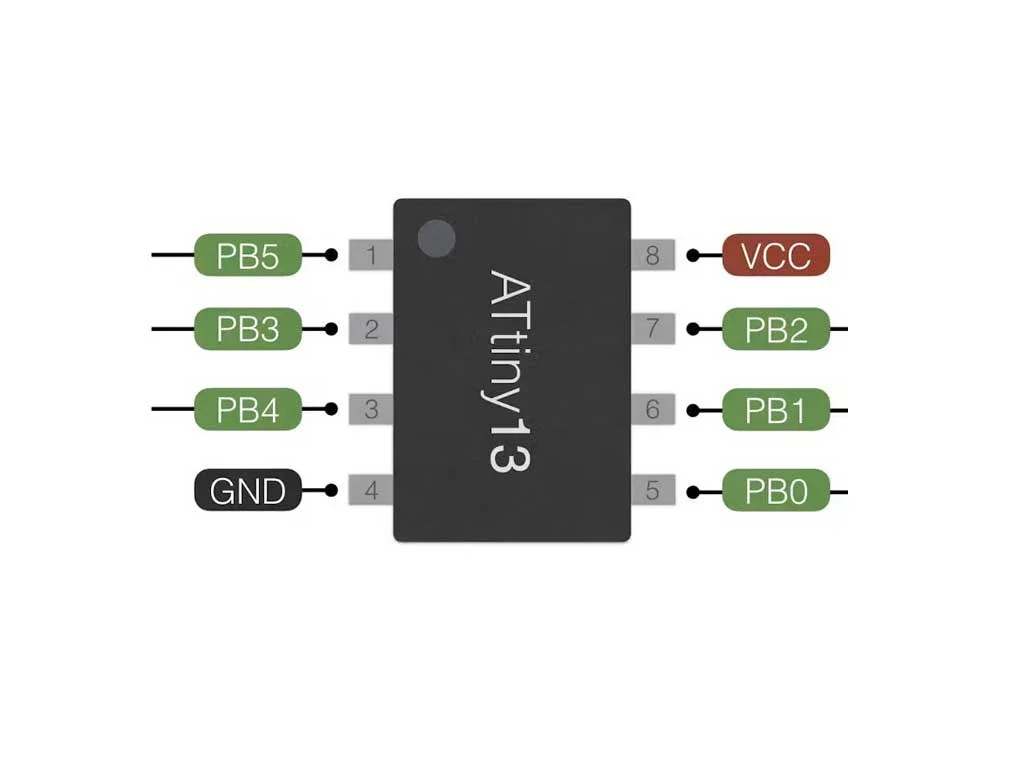

Технічні характеристики, розташування виводів, електричні режими та рекомендації з підключення наведені в офіційній документації Microchip:

ATtiny13A — офіційна сторінка виробника: https://www.microchip.com/en-us/product/ATtiny13A

Комплектація

Мікросхема ATtiny13A-PU у корпусі DIP-8.

Кількість одиниць у замовленні, тип пакування та фактичну комплектацію перевіряйте в характеристиках пропозиції. Зверніть увагу: перед замовленням переконайтеся, що вам потрібен саме ATtiny13A-PU у корпусі DIP-8, а не версія ATtiny13A в корпусі для поверхневого монтажу.
