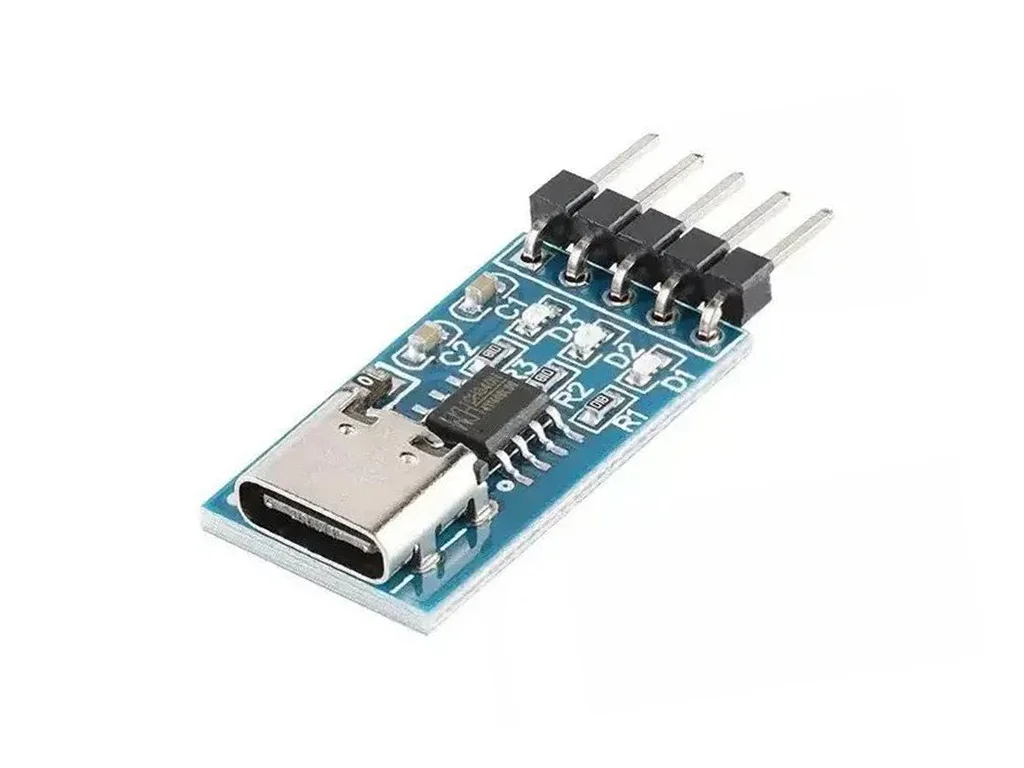

Модуль CH340N USB Type-C — USB-UART TTL 3.3 В / 5 В

 Модуль CH340N USB Type-C — компактний перетворювач інтерфейсу USB у послідовний UART (TTL). Призначений для підключення мікроконтролерів, електронних плат і пристроїв з UART до комп'ютера через USB Type-C.

 Підходить для роботи з Arduino, ESP8266, ESP32, STM32 та іншими мікроконтролерами, що підтримують UART. Використовується під час розробки електронних пристроїв, завантаження прошивок, діагностики обладнання та обміну даними через послідовний порт.

Для чого потрібен USB-UART перетворювач

• Програмування мікроконтролерів. Підключення сумісних плат до комп'ютера для завантаження прошивок і виконання відлагоджувальних операцій.
• Робота з ESP8266 та ESP32. Обмін даними з контролерами через UART під час розробки й тестування електронних пристроїв. Можливість автоматичного прошивання залежить від схеми підключення та конкретної плати.
• Налаштування електронних пристроїв. Підключення обладнання з послідовним інтерфейсом для зміни параметрів і діагностики.
• Відлагодження проєктів. Передавання команд і отримання текстових повідомлень через термінал послідовного порту.
• Робота з Arduino та STM32. Використання в проєктах, де передбачено сумісний інтерфейс UART і відповідні рівні сигналів.

Основні характеристики

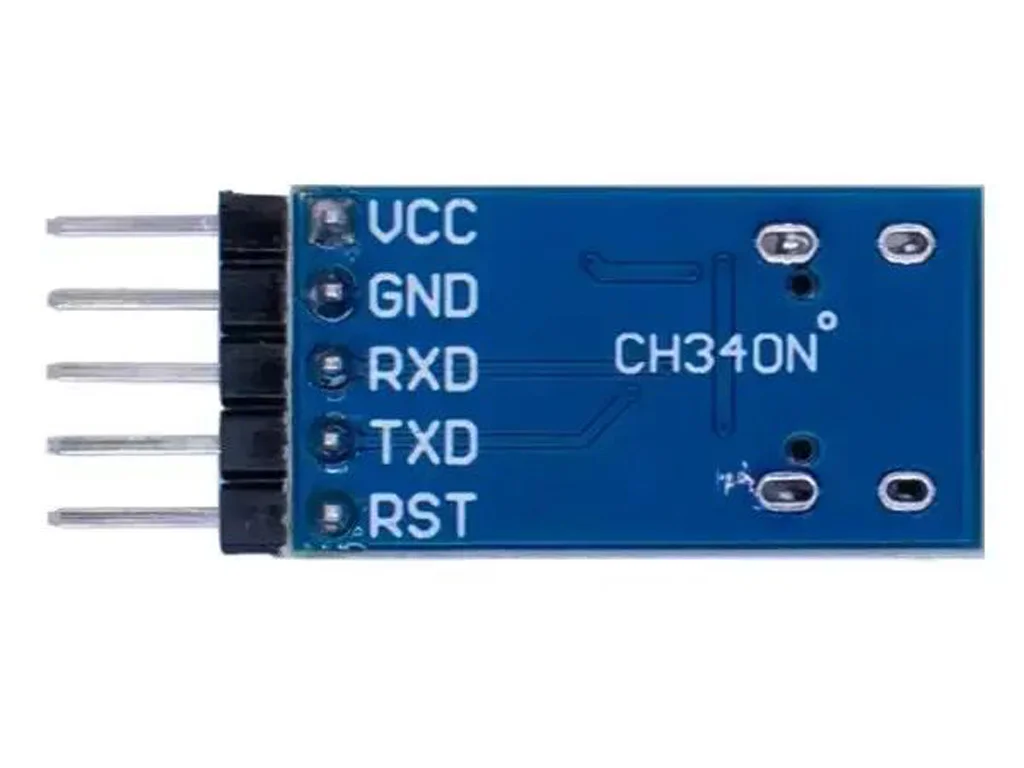

Призначення контактів

• TXD (Transmit Data) — передавання даних від перетворювача до підключеного пристрою. З'єднується з виводом RX пристрою.
• RXD (Receive Data) — приймання даних перетворювачем. З'єднується з виводом TX пристрою.
• GND (Ground) — спільний провід. Має бути з'єднаний із землею пристрою, що підключається.
• VCC / 5V / 3.3V — контакти живлення, якщо передбачені на платі. Їхнє призначення необхідно перевірити за маркуванням і схемою конкретного виконання.

Для обміну даними TXD перетворювача підключається до RX пристрою, а RXD — до TX. Спільний провід GND обов'язковий.

Як підключити модуль

1. Підключіть перетворювач до комп'ютера кабелем USB Type-C з підтримкою передавання даних.

2. За потреби встановіть драйвер CH340 для використовуваної операційної системи.

3. Підключіть GND перетворювача до GND мікроконтролера.

4. З'єднайте TXD перетворювача з RX мікроконтролера, а RXD — з TX мікроконтролера.

5. Переконайтеся, що логічні рівні сумісні з пристроєм, який підключається.

6. Виберіть послідовний порт, що з'явився, у програмі термінала або середовищі розробки та встановіть відповідну швидкість передавання даних.

Важливо: наявність вихідної напруги 3,3 В або 5 В не означає, що всі сигнальні виводи автоматично працюють із відповідними рівнями. Перед підключенням перевірте схему та маркування плати. Неправильно вибрана напруга може пошкодити мікроконтролер.

Сумісність

Модуль можна використовувати з різними пристроями, що мають сумісний послідовний інтерфейс UART:

• Arduino та сумісні плати;
• ESP8266;
• ESP32 та сумісні відлагоджувальні плати;
• STM32;
• інші мікроконтролери та електронні пристрої з UART.

Сумісність залежить від розпиновки, напруги логічних сигналів і вимог конкретного пристрою. Для автоматичного завантаження прошивки може знадобитися додаткове підключення керувальних ліній, наприклад DTR або RTS, якщо вони передбачені.

Драйвери та програмне забезпечення

Залежно від операційної системи драйвер CH340 може встановитися автоматично. Якщо перетворювач не визначається або послідовний порт не з'являється, потрібно перевірити драйвер і підключення кабелю. Для роботи можуть використовуватися Arduino IDE, термінали послідовного порту та інші програми, що підтримують UART.

Часті запитання

Чи можна використовувати модуль з ESP32?

Так, якщо версія плати підтримує необхідні рівні сигналів і інтерфейс UART підключено правильно. Для автоматичного прошивання може знадобитися додаткова схема керування завантаженням.

Чи підходить модуль для ESP8266?

Так, для обміну даними та програмування через UART за сумісного підключення.

Чи можна підключити Arduino?

Так, якщо плата Arduino має відповідний UART-інтерфейс і сумісні рівні сигналів.

Чим відрізняється USB Type-C від Micro-USB?

USB Type-C — тип роз'єму для підключення кабелю. Сам по собі він не визначає швидкість UART або напругу логічних сигналів.

Чи потрібен драйвер CH340?

Іноді система встановлює його автоматично. В іншому разі драйвер необхідно встановити вручну для використовуваної ОС.

Чи можна живити мікроконтролер від перетворювача?

Це залежить від конкретного виконання плати, доступної вихідної напруги та допустимого струму. Перед подаванням живлення перевірте маркування та схему підключення.

Комплектація

- USB-UART перетворювач CH340N з роз'ємом USB Type-C — 1 шт.

Кабель USB Type-C, мікроконтролери та інші додаткові компоненти не входять до комплекту.

Застосування в проєктах

Модуль стане в пригоді під час складання прототипів розумного дому, налаштування контролерів, розробки пристроїв на ESP32 і ESP8266, діагностики послідовного обміну та роботи з електронними модулями в домашній майстерні.
