Зарядное устройство LiitoKala Lii-402 для аккумуляторов 18650, Li-ion, LiFePO4, AA и AAA

 LiitoKala Lii-402 — универсальное зарядное устройство для цилиндрических аккумуляторов различных типов и размеров. Четыре независимых канала позволяют одновременно заряжать несколько аккумуляторов, в том числе разного размера и химии.

 Зарядное устройство поддерживает литий-ионные аккумуляторы Li-ion, Li-ion 3,8 В, LiFePO4, а также Ni-MH и Ni-Cd. Тип аккумулятора определяется автоматически для большинства поддерживаемых элементов, а для LiFePO4 и Li-ion 3,8 В предусмотрен ручной выбор режима.

Основные преимущества

• 4 независимых канала зарядки;
• одновременная зарядка до 4 аккумуляторов;
• поддержка Li-ion, Li-ion 3,8 В, LiFePO4, Ni-MH и Ni-Cd;
• поддержка популярных форматов цилиндрических аккумуляторов;
• выбор тока зарядки: 500 мА, 700 мА, 1000 мА и 2000 мА;
• ток 2000 мА доступен только для четвертого слота;
• автоматическое определение типа аккумулятора;
• ручной выбор режима для LiFePO4 и Li-ion 3,8 В;
• светодиодная индикация процесса зарядки и уровня заряда;
• защита от перезаряда, короткого замыкания и неправильного подключения;
• встроенная функция USB-разряда 5 В / 1000 мА.

Четыре независимых канала зарядки

Каждый слот зарядного устройства работает независимо, поэтому аккумуляторы можно заряжать одновременно. При этом не требуется, чтобы все установленные аккумуляторы имели одинаковый уровень заряда.

Доступные токи зарядки 500 мА, 700 мА, 1000 мА и 2000 мА. Максимальный ток 2000 мА доступен только в четвертом слоте. При использовании нескольких слотов максимальный доступный ток зависит от количества аккумуляторов и выбранного режима.

Как выбрать режим зарядки

После установки аккумулятора зарядное устройство определяет его тип и запускает соответствующий режим. Для изменения режима используется кнопка MODE.

Короткое нажатие MODE позволяет перейти к выбору режима для установленного аккумулятора.

Долгое нажатие MODE используется для выбора тока зарядки или типа аккумулятора. В зависимости от аккумулятора можно выбрать соответствующий режим, в том числе 3,2 В для LiFePO4 или 3,8 В для Li-ion.

Перед зарядкой рекомендуется проверить, что выбранный режим соответствует типу установленного аккумулятора. Неправильный выбор режима может привести к повреждению аккумулятора.

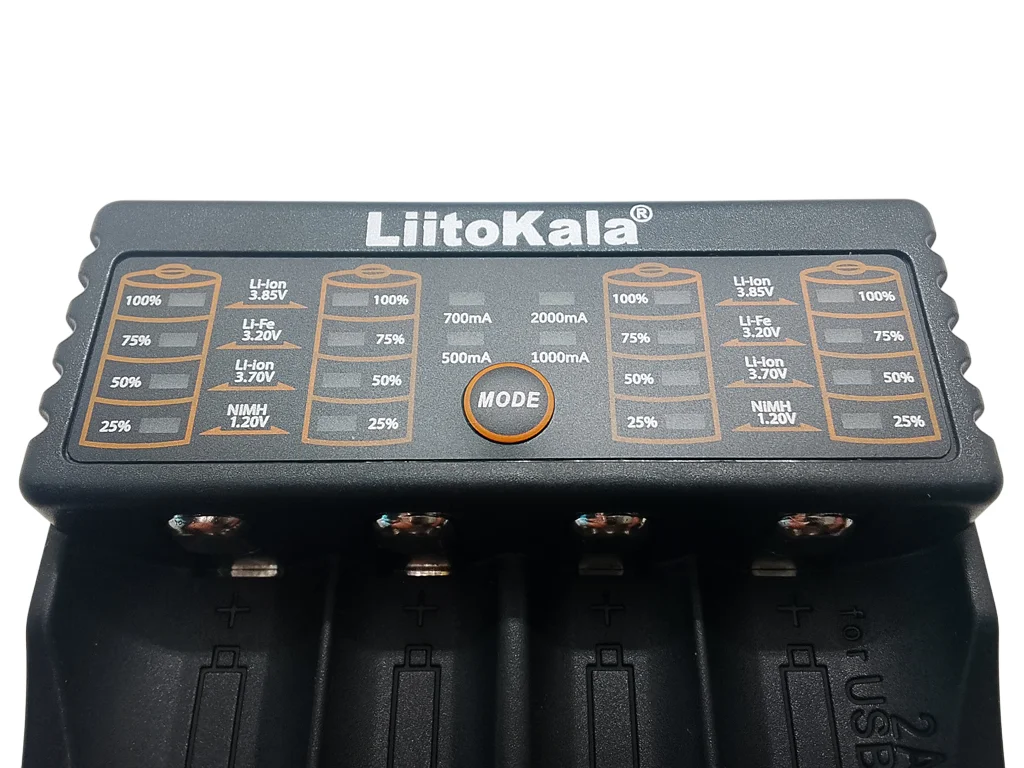

Индикация зарядки

Состояние каждого аккумулятора контролируется отдельно. Светодиодные индикаторы показывают текущее состояние зарядки и ориентировочный уровень заряда:

• 25% — начальный этап зарядки;
• 50% — аккумулятор заряжен примерно наполовину;
• 75% — аккумулятор приближается к завершению зарядки;
• 100% — зарядка завершена.

Показания индикаторов и уровень заряда на дисплее имеют справочный характер. Для точного измерения параметров аккумулятора необходимо использовать профессиональное измерительное оборудование.

Поддерживаемые аккумуляторы

LiitoKala Lii-402 предназначен для цилиндрических аккумуляторов. Поддерживаются популярные форматы Li-ion/IMR, в том числе:

• 18650;
• 18490;
• 18350;
• 17670;
• 17500;
• 16340 (RCR123);
• 14500;
• 10440;
• 21700.

Также зарядное устройство поддерживает цилиндрические Ni-MH и Ni-Cd аккумуляторы соответствующих размеров.

Поддержка различных типов аккумуляторов

Зарядное устройство совместимо со следующими типами аккумуляторов:

• Li-ion — стандартные литий-ионные аккумуляторы с номинальным напряжением 3,7 В;
• Li-ion 3,8 В — аккумуляторы с повышенным номинальным напряжением, для которых предусмотрен отдельный режим зарядки;
• LiFePO4 — литий-железо-фосфатные аккумуляторы с номинальным напряжением 3,2 В;
• Ni-MH / Ni-Cd — никель-металл-гидридные и никель-кадмиевые аккумуляторы.

Для Li-ion и Ni-MH тип аккумулятора определяется автоматически. Для LiFePO4 и Li-ion 3,8 В необходимо правильно выбрать соответствующий режим перед зарядкой.

USB-выход 5 В

LiitoKala Lii-402 имеет дополнительную функцию USB-разряда. Встроенный USB-выход позволяет использовать установленный аккумулятор как источник питания для USB-устройств.

• выходное напряжение: около 5 В;
• максимальный ток: до 1000 мА;
• защита от глубокого разряда;
• отключение выхода при напряжении аккумулятора около 3,0 В.

USB-выход привязан к четвертому слоту. Для использования функции USB-разряда необходимо установить аккумулятор в четвертый слот и подключить USB-кабель.

Питание зарядного устройства

Зарядное устройство питается через USB Type-C. Рекомендованный блок питания — 5 В / 2 А.

Для получения предусмотренных режимов зарядки используйте качественный адаптер питания и исправный USB-кабель.

Защита и безопасность

LiitoKala Lii-402 оснащен системами защиты, которые помогают предотвратить опасные режимы работы:

• защита от перезаряда;
• защита от короткого замыкания;
• защита от неправильного подключения аккумулятора;
• контроль процесса зарядки каждого канала.

Во время зарядки аккумуляторы и корпус зарядного устройства могут нагреваться. Это возможно в пределах нормального режима работы, особенно при использовании повышенного тока зарядки.

Используйте зарядное устройство только в помещении. После завершения зарядки рекомендуется отключить устройство от сети и извлечь аккумуляторы.

Технические характеристики

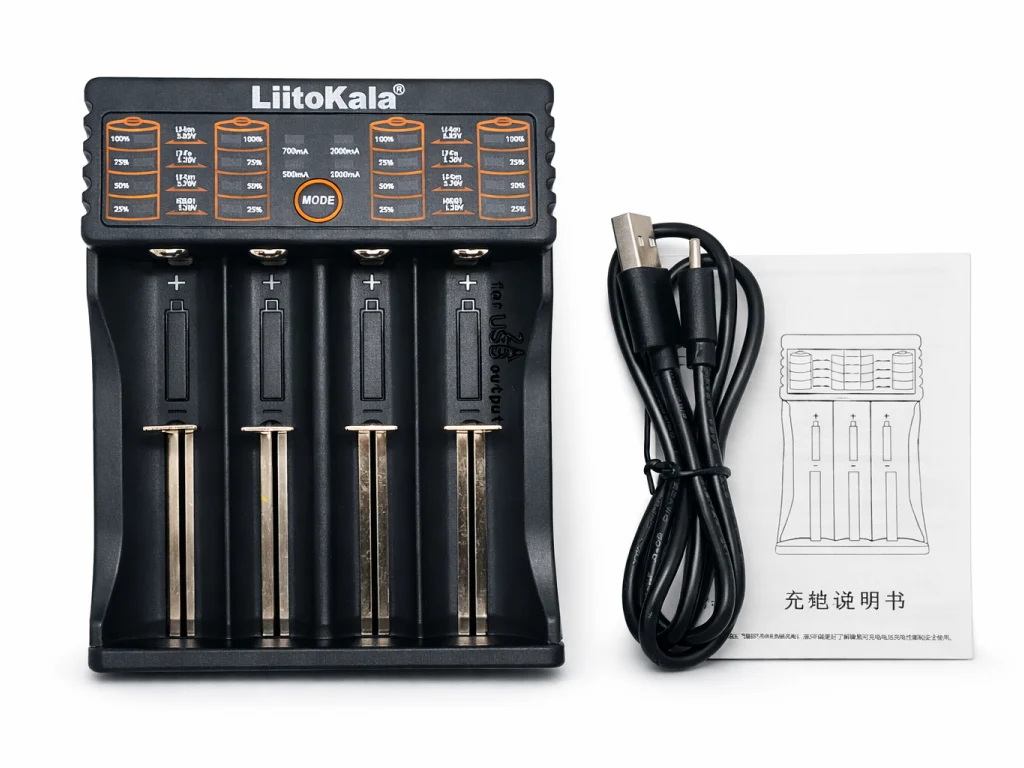

Комплектация

• Зарядное устройство LiitoKala Lii-402;

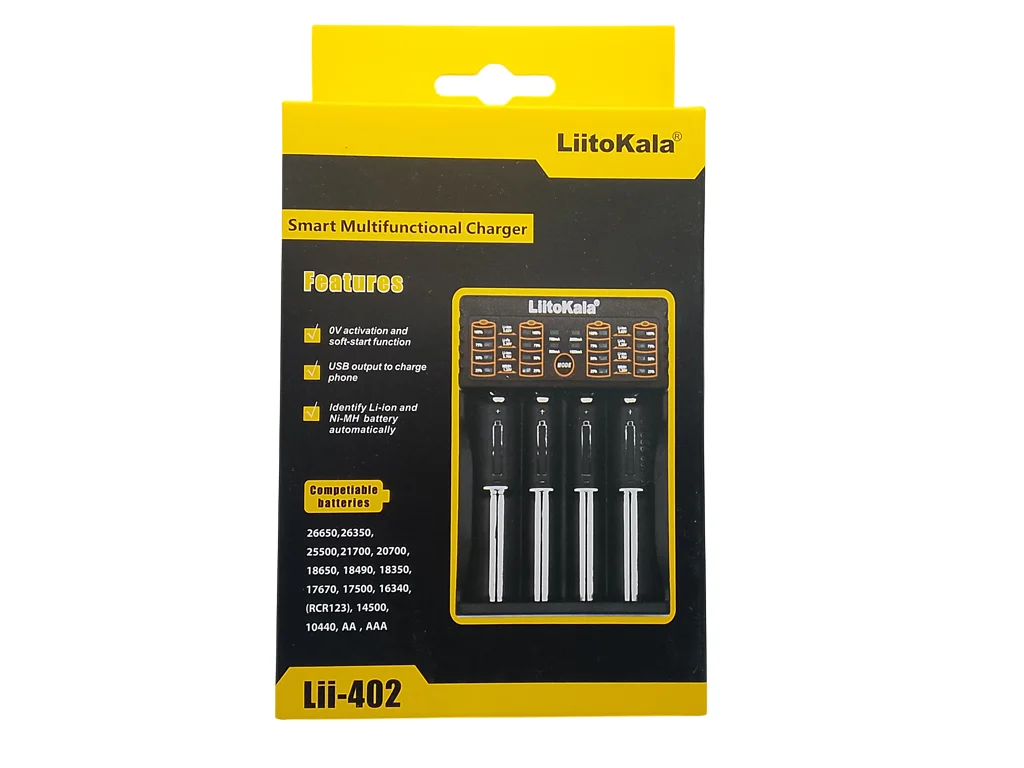

• коробка;
• USB Type-C кабель.

LiitoKala Lii-402 подойдет для владельцев фонарей, радиостанций, электронных устройств, DIY-проектов на Arduino и ESP32, а также для пользователей, которые регулярно используют аккумуляторы 18650, 21700, 14500, 10440 и других популярных форматов.
