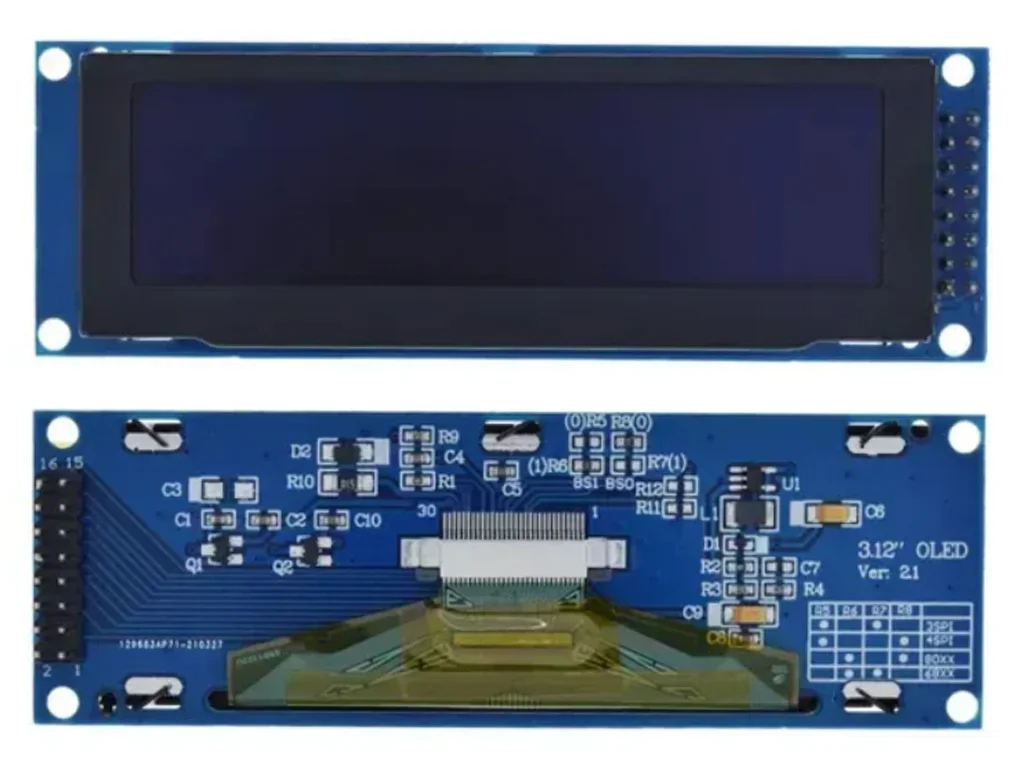

Дисплей 3.12 OLEDмодуль SSD1322 256x64 SPI интерфейс, синий

 Высококонтрастный OLED дисплей 3.12" на контроллере SSD1322 — отличное решение для приборов, интерфейсов и встраиваемых систем. Поддерживает SPI и параллельный интерфейс, работает от 3.3–5В и легко подключается к Arduino, STM32 и Raspberry Pi.

Преимущества

• OLED-технология — глубокий чёрный и высокая контрастность
• Быстрый отклик без шлейфов
• Два интерфейса: SPI и 8-bit Parallel
• Питание 3.3–5В — без лишних преобразователей
• Широкий угол обзора до 160°
• Совместимость с популярными платформами

Где используется

• Измерительные приборы
• Лабораторное оборудование
• DIY и Arduino-проекты
• Интерфейсы управления
• Робототехника
• Встраиваемые системы

Технические характеристики

1. Тип дисплея: OLED (органические светодиоды)
2. Диагональ: 3.12"
3. Разрешение: 256×64 пикселей
4. Контроллер: SSD1322
5. Интерфейсы:

SPI

8-bit 68XX / 80XX Parallel

1. Напряжение питания: 3.3–5 В
2. Угол обзора: до 160°
3. Рабочая температура: –40°C … +70°C
4. Размер активной области: 78.8 × 21.18 мм

Особенности OLED

В отличие от TFT:

• не требует подсветки
• даёт идеальный чёрный цвет
• лучше читается в темноте
• экономит энергию при тёмном интерфейсе

Подключение

• SPI — меньше проводов, проще для Arduino/ESP
• Parallel — выше скорость обновления

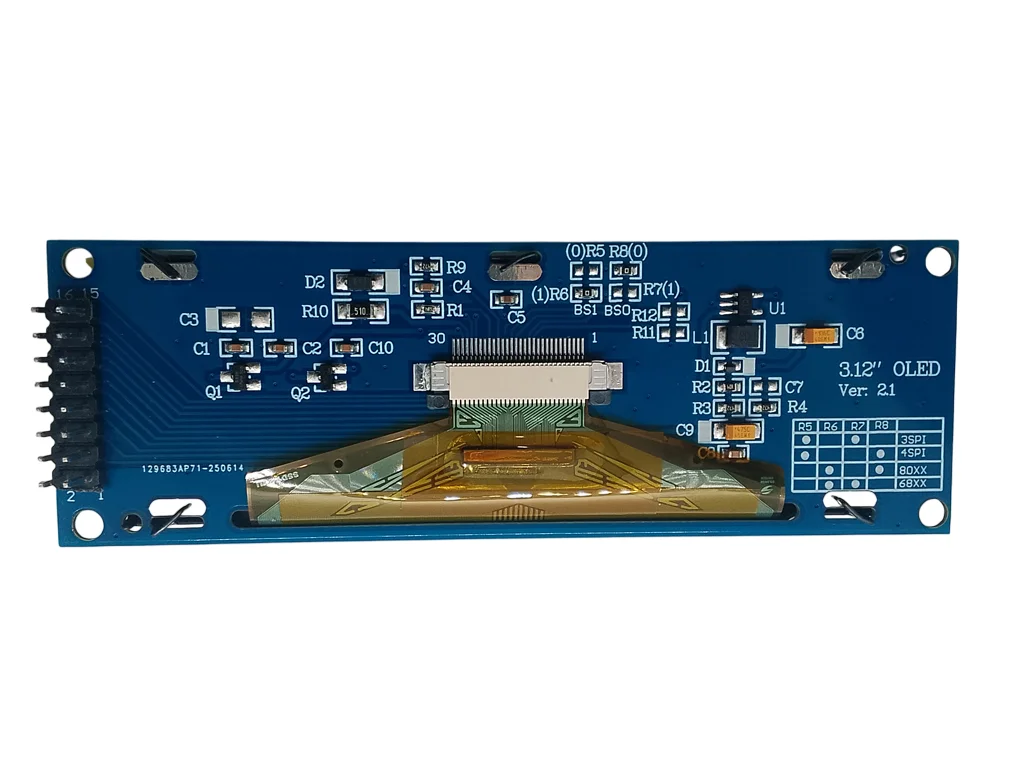

• Можно выбрать режим через подключение пинов D0/D1

Назначение пинов

• VSS — GND
• VBAT — питание 3.3–5В
• DB0–DB7 — шина данных
• RD / WR — управление чтением/записью
• DC — данные/команда
• RESET — сброс
• CS — выбор устройства

Важно

• Дисплей монохромный (OLED, не RGB)
• Требует настройки библиотеки под SSD1322
• Для новичков проще использовать SPI режим

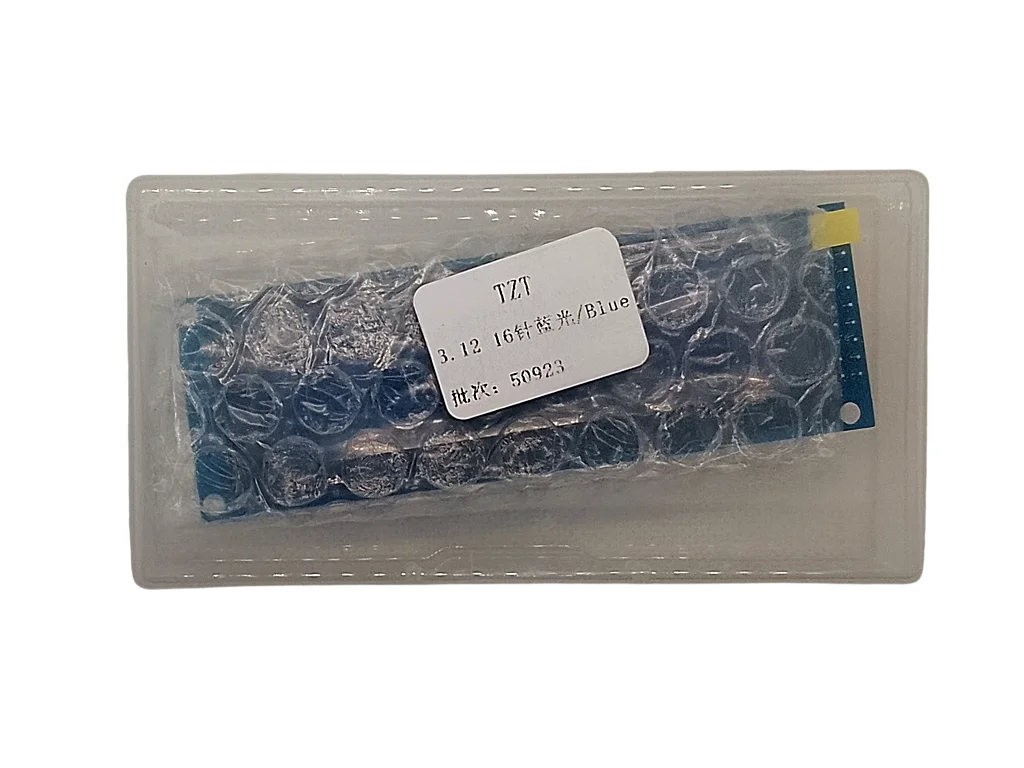

• Кабели/пины могут идти без пайки (уточняй комплект)

Кому подойдёт

• Инженерам и разработчикам
• Arduino / STM32 энтузиастам
• Студентам и STEM-проектам
• Тем, кто делает приборы и интерфейсы
