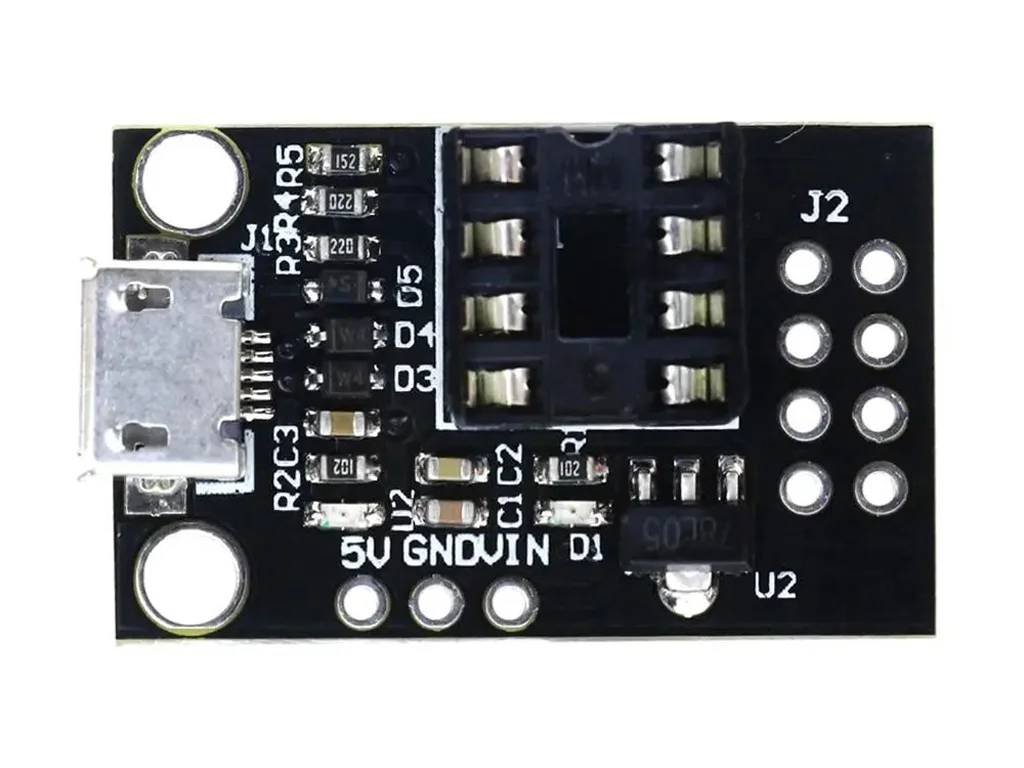

Отладочная плата для ATtiny13A, ATtiny25, ATtiny45, ATtiny85 с microUSB.

Отладочная плата для ATtiny13A, ATtiny25, ATtiny45 и ATtiny85 — компактная платформа для работы с 8-битными микроконтроллерами AVR. Она помогает собрать тестовую схему, проверить работу программы и создавать электронные устройства на базе микроконтроллеров ATtiny.

Плата оснащена разъёмом microUSB. Благодаря компактному формату её удобно использовать во время разработки, экспериментов с электроникой и создания прототипов устройств с небольшим количеством входов и выходов.

Для каких микроконтроллеров подходит плата

• ATtiny13A — компактные устройства управления и простые автоматические системы.
• ATtiny25 — небольшие электронные проекты с ограниченными ресурсами.
• ATtiny45 — управление светодиодами, датчиками и другими электронными компонентами.
• ATtiny85 — прототипы устройств управления, индикаторов, таймеров и других компактных систем.

Перед установкой микроконтроллера проверьте его тип, корпус и ориентацию в панельке. Возможность использования конкретной микросхемы зависит от совместимости с платой и её электрической схемой.

Преимущества отладочной платы

• Поддержка совместимых микроконтроллеров ATtiny13A, ATtiny25, ATtiny45 и ATtiny85.
• Разъём microUSB для подключения соответствующего кабеля.
• Компактный формат для макетирования и тестирования электронных схем.
• Возможность использовать плату во время разработки собственных устройств.
• Удобная основа для обучения программированию микроконтроллеров AVR.

Где можно использовать

• Прототипирование простых контроллеров и автоматических устройств.
• Управление светодиодами и индикаторами.
• Работа с кнопками, датчиками и исполнительными элементами.
• Разработка таймеров, сигнализаторов и компактных систем управления.
• Учебные эксперименты с микроконтроллерами AVR.

Подключение и программирование

Способ программирования зависит от установленного микроконтроллера, конструкции платы и наличия загрузчика (bootloader).

1. Проверьте маркировку микроконтроллера и совместимость с платой.
2. Установите микроконтроллер в панельку, если она предусмотрена конструкцией, соблюдая правильную ориентацию.
3. Проверьте схему питания и назначение разъёма microUSB.
4. Подготовьте среду разработки и инструмент программирования, совместимые с выбранным микроконтроллером.
5. Выполните прошивку в соответствии с документацией на плату и микроконтроллер.

Важно: наличие разъёма microUSB не гарантирует возможность прошивки чистого микроконтроллера напрямую через USB. Для отдельных вариантов платы может понадобиться внешний ISP-программатор. Перед подключением проверьте схему конкретной модификации.

Технические характеристики

Электрические параметры, размеры, тип панельки, наличие стабилизатора напряжения, индикаторов и контактов для ISP следует проверять по фактической модификации платы.

Комплектация

Комплектация указана в карточке товара. Микроконтроллер, кабель microUSB, программатор и дополнительные аксессуары не следует считать включёнными в комплект, если это отдельно не указано продавцом.

Частые вопросы

Какие микроконтроллеры поддерживает плата?

Плата предназначена для совместимых микроконтроллеров ATtiny13A, ATtiny25, ATtiny45 и ATtiny85. Перед использованием проверьте корпус микросхемы и совместимость с конкретной модификацией платы.

Можно ли прошить микроконтроллер через microUSB?

Хотя плата и называется «программатором», напрямую через USB-кабель прошить ATtiny13 не получится. Micro-USB здесь служит в основном для питания. Для загрузки кода в микроконтроллер вам всё равно понадобится отдельный USB-программатор (например, USBASP), который подключается к контактным площадкам на этой плате.

Входит ли микроконтроллер в комплект?

Наличие микроконтроллера зависит от комплектации товара. Проверьте перечень составляющих в карточке товара перед заказом.

Для чего нужна такая плата?

Для разработки и тестирования программ, проверки электронных схем и создания компактных устройств на базе совместимых микроконтроллеров ATtiny.

Можно ли использовать плату в готовом устройстве?

Это зависит от требований готового устройства, электрической схемы и условий эксплуатации. Перед постоянным использованием проверьте питание, нагрузку и способ монтажа.

Безопасность использования

• Не превышайте допустимое напряжение питания, определённое схемой платы.
• Не подключайте внешнее питание одновременно с USB без проверки схемы питания.
• Перед установкой или заменой микроконтроллера отключайте питание.
• Проверяйте расположение выводов и полярность перед подключением внешних компонентов.

Отладочная плата для ATtiny — практичная основа для экспериментов с AVR, создания прототипов и разработки компактной электроники.
