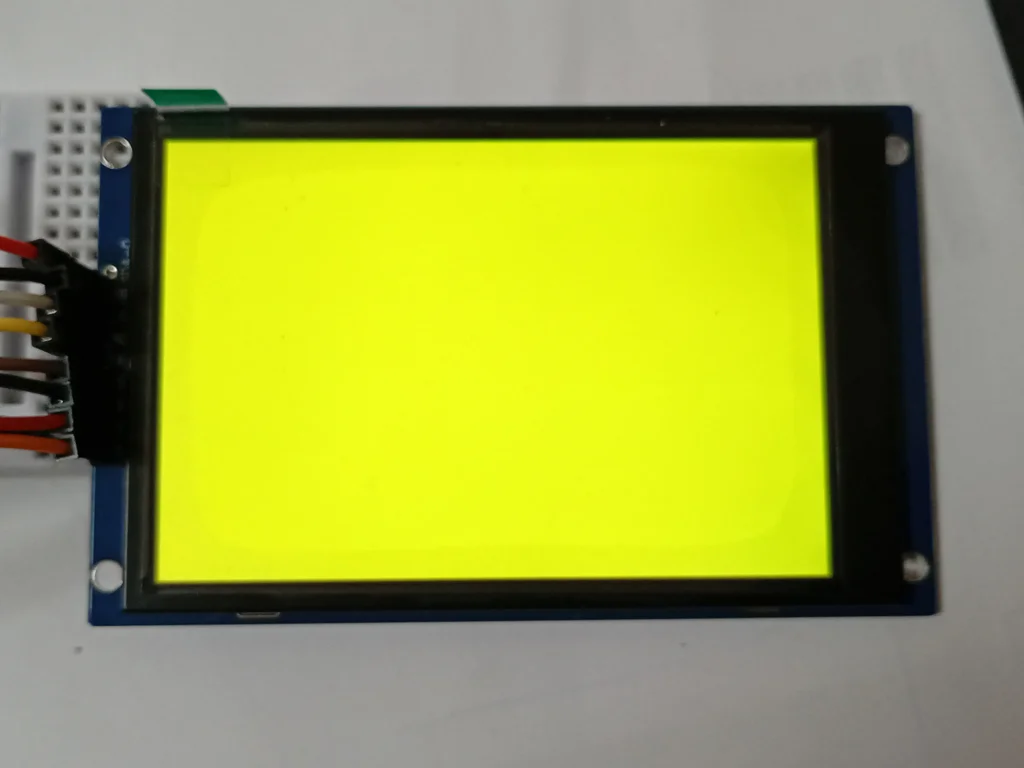

Дисплей 3.5" TFT LCD 320×480 SPI: ST7796S или ILI9488? Подключение к esp32

 3.5" TFT дисплеи с SPI интерфейсом — популярное решение для проектов на ESP32, особенно в корпусных устройствах, сенсорных панелях и DIY-интерфейсах. 3.5" TFT LCD дисплеи с разрешением 320×480 и SPI интерфейсом широко продаются под маркировкой ST7796S SPI module. Однако на практике часто выясняется, что реальный контроллер внутри может отличаться от заявленного.

Важный нюанс:

• даже если на плате написано ST7796S, реальный контроллер может отличаться.

В нашем случае дисплей “из коробки” не заработал как ожидалось, хотя SPI и инициализация проходили без ошибок.

• В конце статьи — готовый рабочий код

По итогам статьи вы получите:

• Полностью работающий 3.5" TFT дисплей на ESP32-S3
• Готовый рабочий код для Arduino IDE (в конце статьи)
• Проверенную конфигурацию TFT_eSPI

Компоненты

• ESP32-S3 WROOM 30 pin
• TFT LCD 3.5" 320×480 SPI
• Провода Dupont / пайка
• Питание 3.3V (при тесте запитывалось от пинов esp32)

Тестим

Для подключения дисплея к esp32 s3 wroom будем использовать стандартную библиотеку TFT_eSPI SPI Для подключения дисплея нужно настроить конфигурационный файл в папке библиотеки User_Setup.h который находится в: C:\Users\_Name_\Documents\Arduino\libraries\TFT_eSPI\User_Setup.h

#define USER_SETUP_LOADED 1

#define ILI9488_DRIVER

#define TFT_WIDTH  320
#define TFT_HEIGHT 480

// SPI (мінімальний набір)
#define TFT_MOSI 23
#define TFT_SCLK 18
#define TFT_CS   15
#define TFT_DC   16
#define TFT_RST  -1
#define TFT_MISO -1

#define SPI_FREQUENCY  10000000
#define SPI_READ_FREQUENCY  10000000

// шрифти вимкнено для тесту
#undef LOAD_GLCD
#undef LOAD_FONT2
#undef LOAD_FONT4
#undef LOAD_FONT6
#undef LOAD_FONT7
#undef LOAD_FONT8
#undef LOAD_GFXFF
#undef SMOOTH_FONT

Важно:

В процессе тестирования выяснилось, что реальный контроллер дисплея не соответствует маркировке. Обратите внимание что дисплей заработал после того как в настройках указали #define ILI9488_DRIVER вместо логичного #define ST7796_DRIVER

Соответствие пинов: дисплей | esp32s3 wroom

MOSI → GPIO 23

SCLK → GPIO 18

CS → GPIO 5

DC → GPIO 2

RST → не используется (или -1)

BL → 3.3V

После подключения обязательно проверь питание подсветки (BL) она должна быть подключена к + 3,3v.

Код и логика работы

Дисплей работает через библиотеку TFT_eSPI.  Логика простая:

• инициализация SPI дисплея
• проверка подключения
• циклическая заливка экрана цветами
• вывод статуса в Serial Monitor

Полный рабочий скетч находится в конце статьи.

Настройка и проверка

После прошивки проверяем:

• появляется ли заливка на экране
• меняются ли цвета
• есть ли лог в Serial Monitor

Если экран остаётся белым:

• проверь питание BL
• снизь SPI частоту до 8–20 MHz
• проверь драйвер дисплея

Возможные проблемы

Белый экран

чаще всего неправильный драйвер или нет подсветки BL

Инициализация проходит, но нет изображения

дисплей не ST7796S, а другой контроллер

Артефакты / мерцание

слишком высокая SPI частота

Итог

• 3.5" SPI TFT дисплеи — отличное решение для ESP32 проектов, но важно учитывать:
• маркировка ST7796S не всегда соответствует реальному контроллеру
• часто требуется подбор драйвера (в нашем случае ILI9488)
• правильная настройка TFT_eSPI решает 90% проблем

Главное правило:

Если дисплей “живой, но белый” — это почти всегда не код, а драйвер или подсветка
