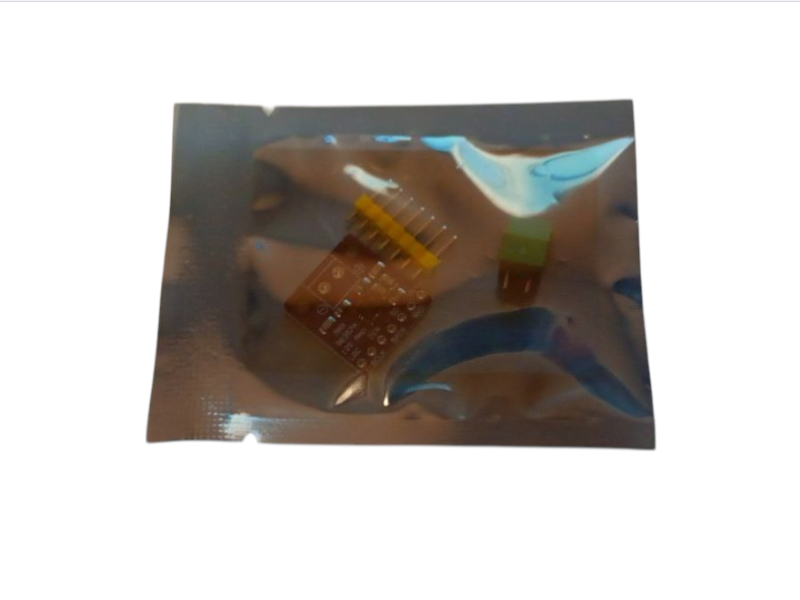

I2S аудіо модуль MAX98357A підсилювач 3Вт для ESP32, Raspberry Pi, Arduino

 Цифровий аудіо модуль MAX98357A — компактний підсилювач класу D з вбудованим ЦАП, призначений для підключення динаміків напряму до мікроконтролерів та одноплатних комп’ютерів через інтерфейс I2S.

 Модуль дозволяє вивести якісний звук без використання зовнішньої звукової карти чи аналогового аудіотракту. Підходить для проєктів на ESP32, Raspberry Pi, Arduino, Orange Pi, Asus Tinker Board та інших пристроїв із підтримкою I2S.

 Завдяки вбудованому ЦАП аудіосигнал передається у цифровому вигляді, що знижує рівень перешкод і забезпечує стабільну якість звучання. Модуль здатний видавати потужність до 3.2 Вт, чого достатньо для компактних динаміків у DIY‑проєктах, смарт‑колонках, IoT‑пристроях, системах голосових сповіщень та портативній електроніці.

 Підсилювач не потребує сигналу MCLK, що значно спрощує підключення до більшості мікроконтролерів. Підтримуються частоти дискретизації від 8 кГц до 96 кГц.

 Додатковий вхід GAIN дозволяє вибрати рівень підсилення (3–15 дБ), а вхід Shutdown/Mode — програмно вимикати підсилювач для економії енергії.

 Модуль працює з логічними рівнями 3.3В та 5В, що робить його сумісним із більшістю сучасних плат розробки.

 Вбудовані захисти від перегріву та перевантаження забезпечують надійну роботу навіть при тривалому навантаженні.

Основні характеристики

• Чіп: MAX98357A
• Тип підсилювача: Class‑D
• Інтерфейс: I2S цифровий аудіо
• Вихідна потужність:
• до 3.2 Вт на 4Ω
• до 1.8 Вт на 8Ω
• Напруга живлення: 3.3 – 5 В
• Частота дискретизації: 8 – 96 кГц
• Підсилення: 3 / 6 / 9 / 12 / 15 дБ
• PSRR: 77 дБ @ 1 кГц
• Режими каналу: моно (L+R)/2, лівий або правий
• Захист: від перегріву та перевантаження
• Розмір: компактний модуль для вбудованих проєктів

Де застосовується

• проєкти ESP32 з аудіо‑виводом
• DIY Bluetooth‑колонки
• смарт‑пристрої з голосовими сповіщеннями
• інтернет‑радіо
• IoT‑пристрої зі звуковими сигналами
• Raspberry Pi аудіо‑проєкти
